Conexão de flange Atuador elétrico de aço inoxidável Ventilação válvula borboleta Flange personalizado

Detalhes do produto

Lugar de origem: China

Marca: QiaoDa

Certificação: ISO

Número do modelo: DN500

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1 PC

Preço: negotiated price

Detalhes da embalagem: Consulta com os clientes

Tempo de entrega: 15 dias da palavra

Termos de pagamento: T/T

Habilidade da fonte: 100 unidades por mês

Obtenha o melhor preço
Destacar:

Válvula de borboleta de ventilação do atuador

,

Válvula de borboleta de ventilação elétrica

,

Flanca Válvula de ventilação da borboleta de ligação

Tamanho:
Polegada de 1/2 - 48 polegadas
Intervalo de temperatura:
-29°C a 538°C
Conexões de fim:
Flanges, roscas, soldas de traseira, soldas de tomada
Taxa do escapamento:
1% - 3%.
Ambiente da pressão:
Pressão atmosférica
Tipo:
válvula de borboleta
Meio aplicável:
Gás de combustão industrial
Diâmetro nominal:
DN100-DN3000
Operação:
De potência superior a 1000 W
Materiais:
Ferro fundido, ferro dúctil, aço carbono, aço inoxidável, bronze
Temperatura de funcionamento:
100-500
País de origem:
China
Características:
Regulação dos gases de combustão
Tamanho:
Polegada de 1/2 - 48 polegadas
Intervalo de temperatura:
-29°C a 538°C
Conexões de fim:
Flanges, roscas, soldas de traseira, soldas de tomada
Taxa do escapamento:
1% - 3%.
Ambiente da pressão:
Pressão atmosférica
Tipo:
válvula de borboleta
Meio aplicável:
Gás de combustão industrial
Diâmetro nominal:
DN100-DN3000
Operação:
De potência superior a 1000 W
Materiais:
Ferro fundido, ferro dúctil, aço carbono, aço inoxidável, bronze
Temperatura de funcionamento:
100-500
País de origem:
China
Características:
Regulação dos gases de combustão
Conexão de flange Atuador elétrico de aço inoxidável Ventilação válvula borboleta Flange personalizado

Conexão de flange de aço inoxidável atuador elétrico de ventilação válvula borboleta

Válvula de borboleta de ventilação de flange personalizada



1Introdução

A válvula borboleta é uma estrutura simples da válvula reguladora, mas também pode ser usada para controle de comutação de mídia de tubulação de baixa pressão.A válvula borboleta de ventilação é um tipo de válvula borboleta não fechadaProdutos principais: válvula-borboleta de ventilação grande, válvula-borboleta de ventilação elétrica, taxa de fuga de 0, válvula-borboleta de ventilação à prova de explosão.



2. Classificação

De acordo com a unidade
(1)Válvula de borboleta elétrica
(2) Válvula de borboleta pneumática
(3) Válvula de borboleta pneumática
(4)Válvula de borboleta eletro-hidráulica


De acordo com a estrutura
(1)Válvula de borboleta com vedação central
(2)Válvula de borboleta de vedação excêntrica única
(3)Válvula de borboleta de dupla vedação excêntrica
(4) Três válvulas de borboleta de vedação excêntrica


De acordo com o material
(1)Válvula de borracha de vedação suave
a. Fecho por material mole não metálico a uma composição de material mole não metálico.
b. Vírus de vedação por material duro metálico para composição de material mole não metálico.
(2) válvula de borboleta de vedação de metal duro.



3. Parâmetro

Nome do produto Válvula de ventilação de borboleta Marca do produto QiaoDa
Classificação dos produtos Válvula de combustão Pressão nominal Pressão atmosférica
Material do produto Aço carbono ou aço inoxidável Tamanho do produto Segundo o desenho
Calibre do produto DN300-2000 Peso do produto Segundo o desenho
Número do modelo Diâmetro 0 D D. Não. B L t d d Número do buraco do parafuso
(n)
(mm)
D04101 100 195 100 160 80 177 14 φ15 14 4
DD4102 150 250 150 215 238 17×17
D04103 200 305 200 270 270 16 8
D04104 250 365 260 330 90 300 12
D04105 300 430 310 385 180 342 18
DD4106 350 480 360 435 367
DD4107 400 535 410 490 392 20 18
D04108 450 585 460 540 417
DD4109 500 645 520 600 447
00410 600 745 620 700 497 16
D04111 700 850 710 800 260 570 22 32×32
DD4112 800 950 810 900 620 20
004113 900 1050 910 1000 670
D04114 1000 1150 1010 1100 720 22
DD4115 1100 1250 110 1200 300 790 24
DD4116 1200 1350 1210 1300 840
DD4117 1300 1450 1310 1400 890 24
28
DD4118 1400 1550 1410 1500 940

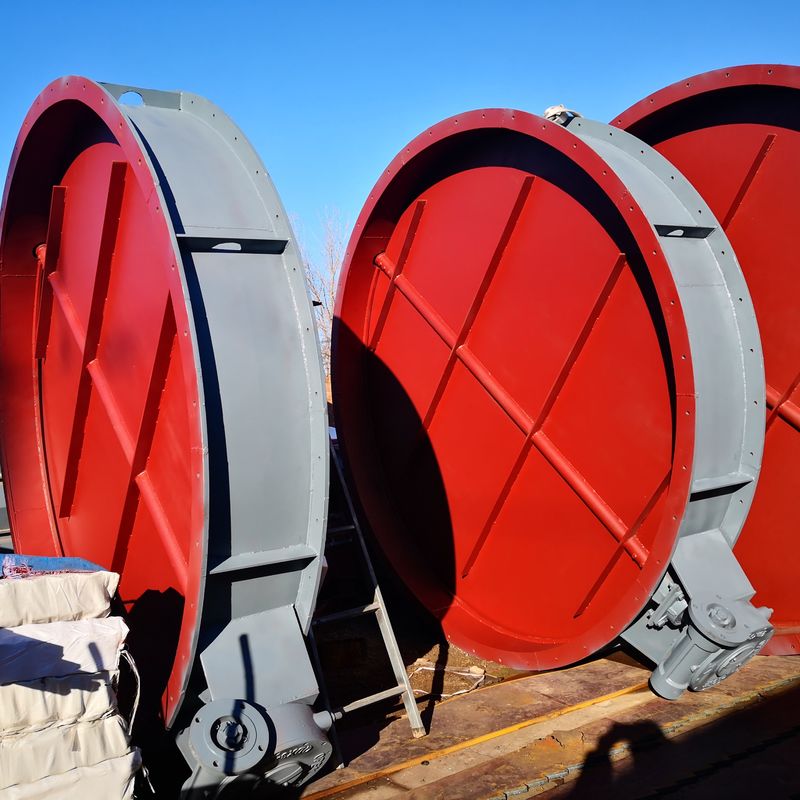

Conexão de flange Atuador elétrico de aço inoxidável Ventilação válvula borboleta Flange personalizado 0
